MIKROPOR® M / MT / M Patina / MT Patina / IMAGIO® M Design

Mit Farbstrukturoberfläche (ohne sichtbare Perforation)
Mit Farbstrukturoberfläche (Tiefenabsorber)
Richtungslose Farboberfläche (ohne Struktur)
Richtungslose Farboberfläche (Tiefenabsorber)
Vliesoberflächen in Farben und Dessins

Wilhelmi Mikropor ® M - Akustikplatten der Firma Lahnau Akustik GmbH werden aus elektrolytisch verzinktem Stahlblech hergestellt. Belegt mit Akustikvlies und akustisch wirksamer Farbe erhält die Platte eine homogene, richtungslose Oberfläche ohne sichtbare Perforation. Die Lichtreflexion beträgt in weiss 90%. Aufgrund der hohen Schallabsorption ist keine rückseitige Mineralwollauflage notwendig.

Jetzt anfragen

Vorteile

  • Akustik, Brandschutz, Ökologie als universeller Plattenwerkstoff vereint
  • Formatvielfalt
  • Für Anwendungen mit speziellen Anforderungen geeignet
Grundplatte:

Elektrolytisch verzinktes Stahlblech gem. DIN 1541, Lochanteil an Gesamtfläche: 16–22%

Oberfläche:

Akustikmembrane mit matter, glatter und richtungsloser Oberfläche, wahlweise schallabsorbierend (M) oder schallreflektierend (MT). Ohne sichtbare Perforation; daher keine rückseitige Mineralwolleauflage erforderlich

Oberflächenfarbe (Sichtseite):

Auf Wunsch in Sonderfarben nach Handmuster; wahlweise mit antistatischer, wasserabweisender Spezial-Beschichtung

Baustoffklasse:

A2 (s1, d0) (nichtbrennbar)

Mikropor® M

Richtungslose, feinporige Strukturfarbbeschichtung Lichtreflexionsgrad (weiß) > 90% (diff.: 0,9)

Pflege/Renovierung:

Partielle Verschmutzungen können feucht mit synthetischem Schwamm oder Bürste gereinigt werden. Absaugen mit Staubsauger und Bürste. Renovierbar mit Wilhelmi-Akustik-Farbe (WAF-R) im Spritzverfahren, ohne Verlust der Schallabsorptionseigenschaften.

Plattentypen:

Siehe Kapitel Konstruktionen & Details

Blechdicke:

0,7 mm

Formate:

Längen: 597–3.000 mm, andere Längen auf Anfrage
Breiten: 250–625 mm, andere Breiten auf Anfrage

Abstandsnoppen:

3 mm, 5 mm; weiß, schwarz

Fugenband:

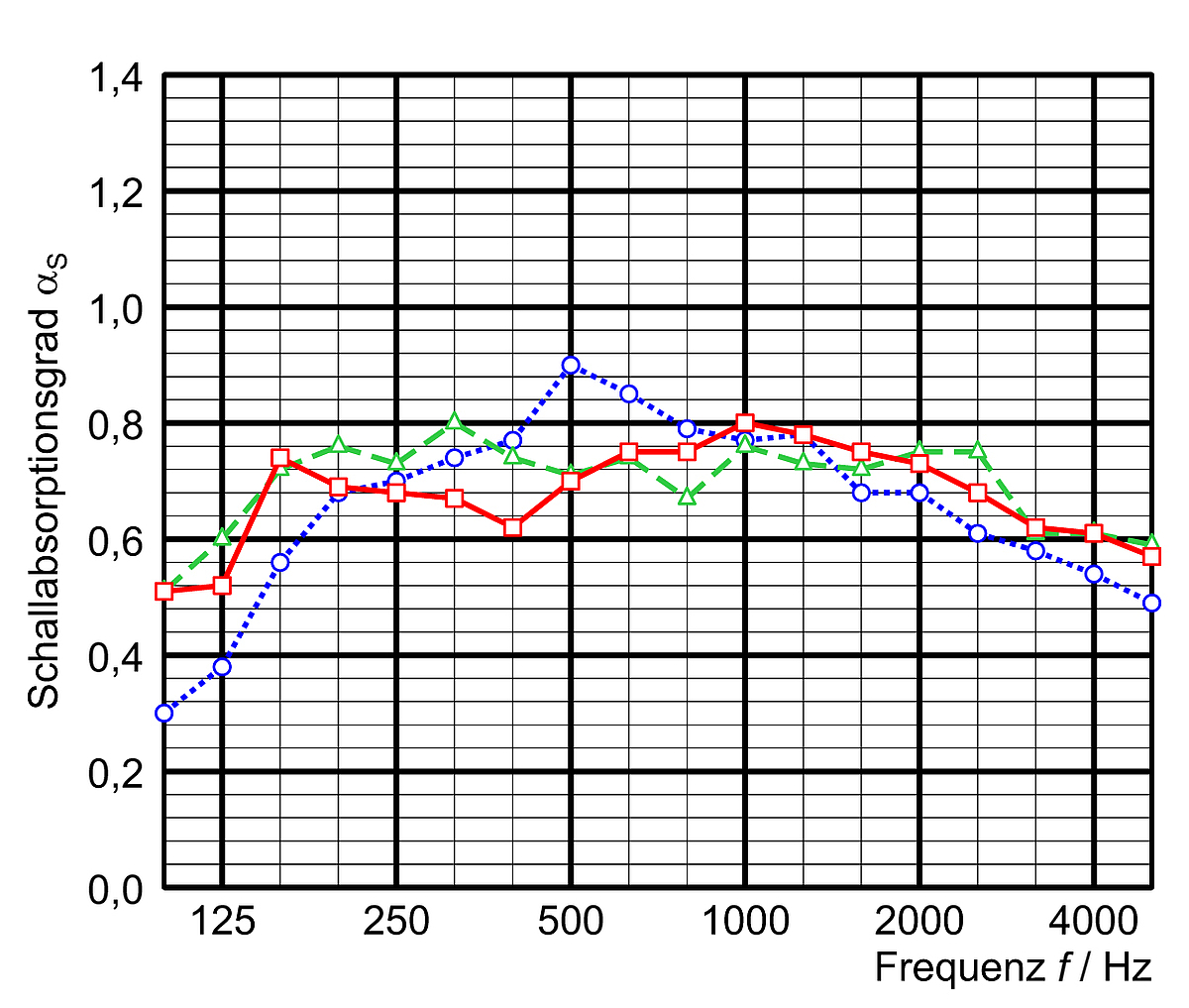

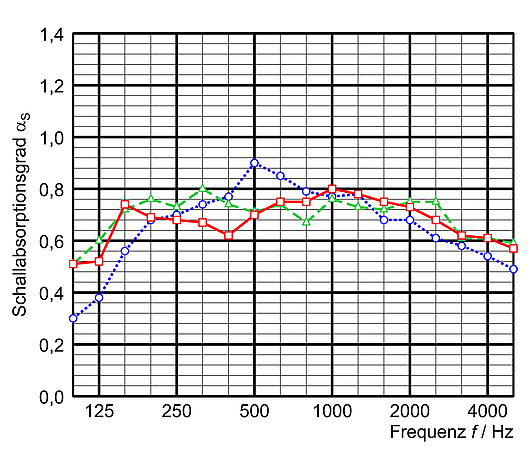

Fugenband auf Anfrage Schallabsorptionsgrad: Siehe Messkurve im Kapitel Akustik-Prüfzeugnisse

Toleranzen:

Für Länge, Breite sowie Durchbiegung gelten die Angaben nach Qualitätsstandard für Metalldecken der TAIM

Alle anderen Maßangaben können fertigungsbedingt abweichen.

Mit den Produkten der Firma Lahnau Akustik haben Sie eine Vielzahl von Gestaltungsmöglichkeiten. Wir bieten Ihnen eine große Auswahl an Sonderfarben und Oberflächen. Gerne stehen wir Ihnen für eine Beratung zur Verfügung.

Oberfläche:

Akustikmembrane mit matter, glatter und richtungsloser Oberfläche, wahlweise schallabsorbierend (M) oder schallreflektierend (MT). Ohne sichtbare Perforation; daher keine rückseitige Mineralwolleauflage erforderlich

Oberflächenfarbe (Sichtseite):

Auf Wunsch in Sonderfarben nach Handmuster; wahlweise mit antistatischer, wasserabweisender Spezial-Beschichtung

Mikropor® M

Richtungslose, feinporige Strukturfarbbeschichtung Lichtreflexionsgrad (weiß) > 90% (diff.: 0,9)

Mikropor® M Patina

Richtungslose, matte, glatte Oberflächenfarbbeschichtung

ImagIo® M Design

Glatte, matte Farboberfläche in verschiedenen Dessins

Gerne schicken wir Ihnen ein Handmuster zu. Sprechen Sie uns einfach direkt an.

In enger Kooperation mit Wissenschaftlern, Bauherren, Architekten und Verarbeitern entwickeln wir akustisch wirksame Baustoffe, die mit hochwertigen Materialien eine optimale Sprachverständlichkeit in unserer gebauten Umwelt herstellen.

Die Gestaltungsmöglichkeiten sind dabei in Bezug auf Material, Oberfläche, Farbe und Form so vielfältig, dass die Anforderungen an den Menschen und eine umweltgerechte Architektur auf der Basis der neuesten wissenschaftlichen Erkenntnisse effizient miteinander verbunden werden.

Akustikprüfungen in verschiedenen Varianten stehen Ihnen im Downloadarchiv und unter dem Punkt Downloads zur Verfügung.

Konstruktionen & Details:

Hier finden Sie Informationen zu folgenden Konstruktionen:

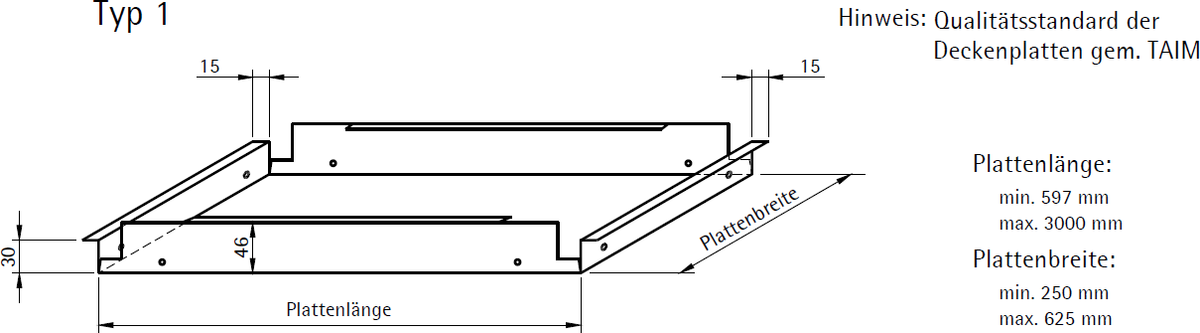

Plattentypen MIKROPOR® M und MAKROPOR® L
  • Elektrolytisch verzinktes Stahlblech gem. DIN 1541, Lochanteil an Gesamtfläche: 16–22%
  • Formate: Längen: 597–3.000 mm, andere Längen auf Anfrage Breiten: 250–625 mm, andere Breiten auf Anfrage

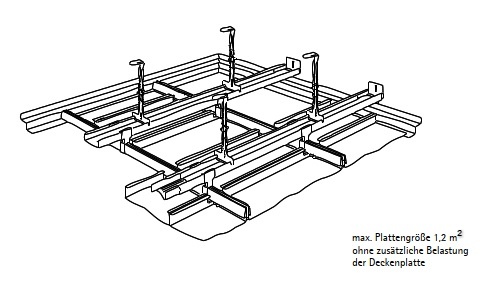

Klemmsystem 410
  • Klemmsystem
  • Mit exakter Schattenfuge zwischen den Metall-Akustikplatten
  • Demontabel ohne Hub direkt nach unten

Auflege- /Einlegesystem mit sichtbarem T-Profil
  • Das Deckensystem für verschiedene Achsrastermaße; Deckenhohlraum leicht zugänglich
  • Plattenlänge bis 2.500 mm, Plattenbreite bis 625 mm bei einer TProfilbreite 15 mm bzw. 24 mm
  • Quadratische Formate bis 1.250 x 1.250 mm können ohne Zusatzkonstruktion eingelegt werden. De- und Remontage ohne Werkzeug möglich

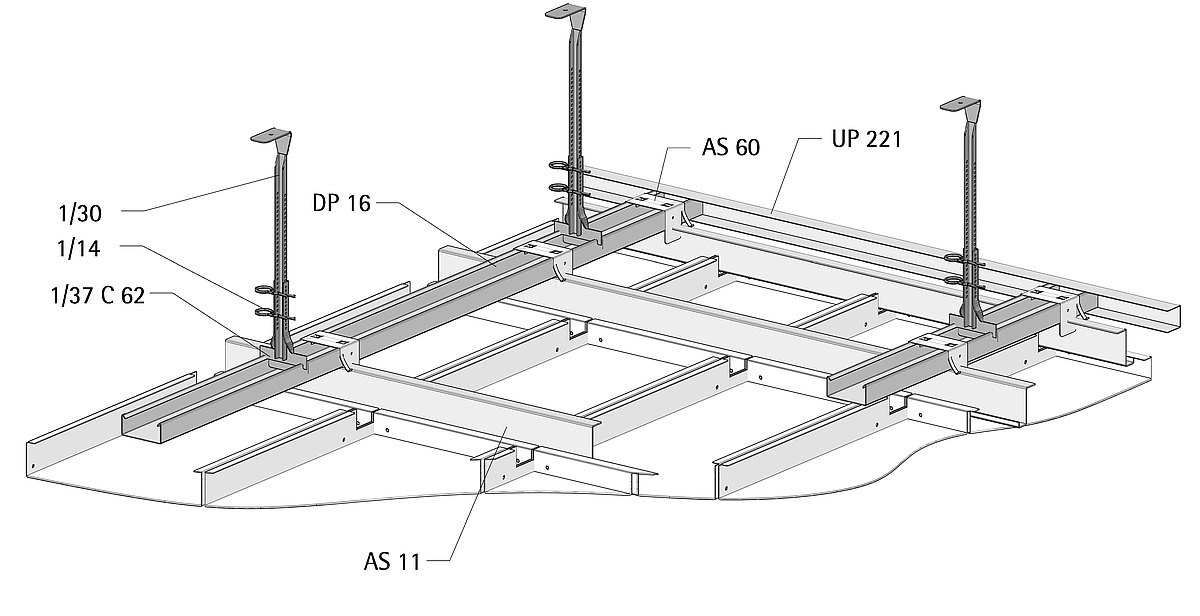

Auflegesystem mit verdeckter Tragekonstruktion 110
  • Das universelle Deckensystem
  • Deckenhohlraum an beliebiger Stelle leicht zugänglich, bei gleichzeitig starrer, verwindungsfreier Tragkonstruktion
  • De- und Remontage ohne Werkzeug möglich

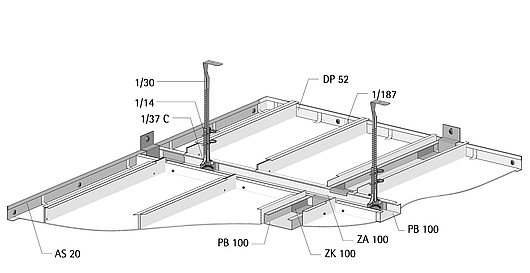

Parallel-Bandrastersystem 160
  • Das wirtschaftliche Deckensystem für untergestellte Trennwände, z. B. in Verwaltungsgebäuden
  • Geprüfte Schalllängsdämmung mit 12,5 mm GK-Platte und 30 mm Fomakust-Auflage

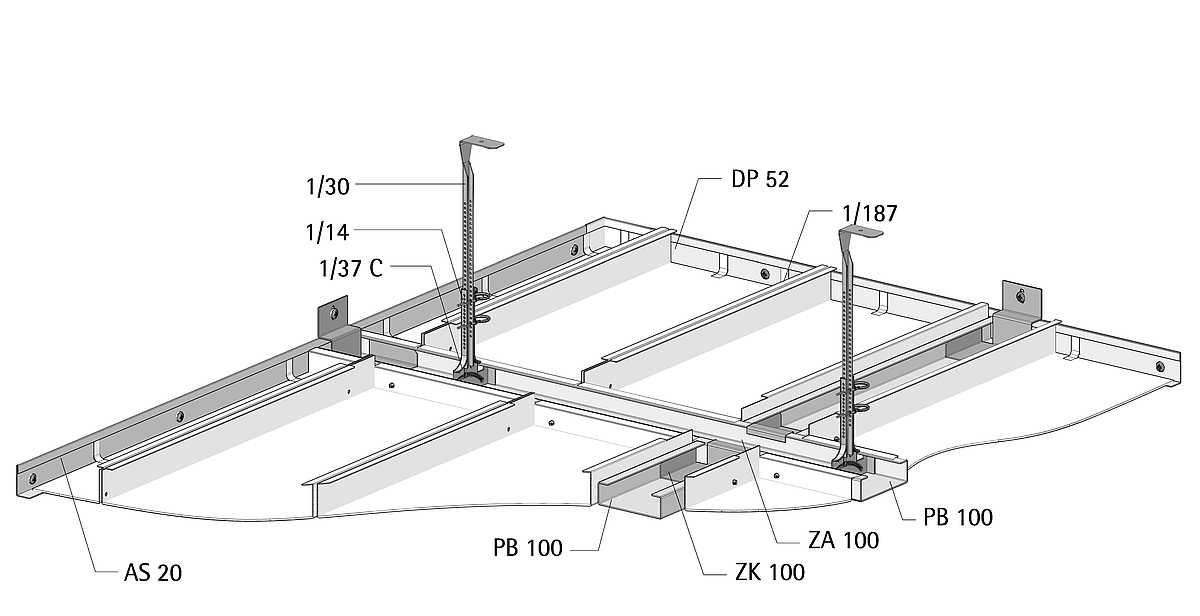

Kreuz-Bandrastersystem 170
  • Das Deckensystem für untergestellte Trennwände in beiden Richtungen
  • Geprüfte Schalllängsdämmung mit 12,5 mm GK-Platte und 30 mm Fomakust - Auflage

Flurdeckensysteme
  • Montage mit Wandwinkel

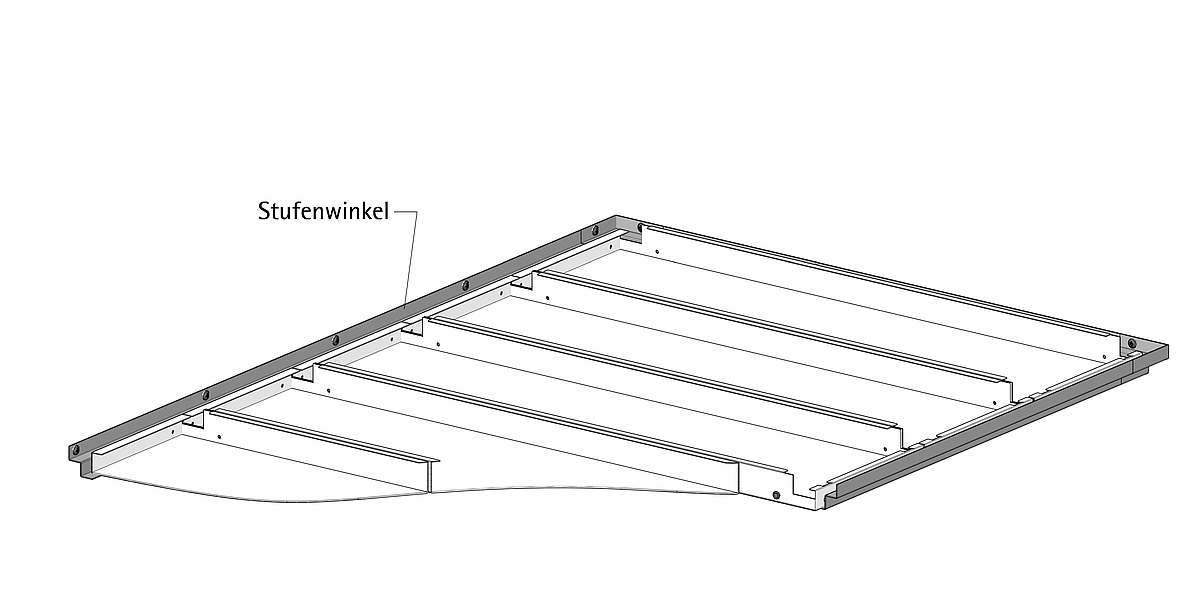

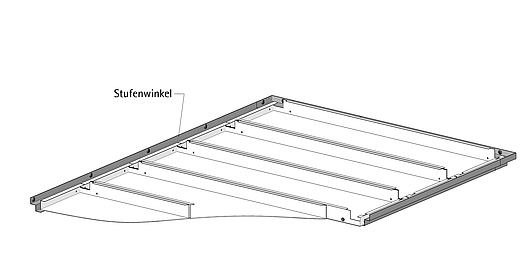

  • Montage mit Stufenwinkel
  • Als verdecktes Auflagesystem
  • F30 Flurdeckensysteme auf Anfrage
1. Reinigung
  • Oberflächenstaub vor der Feuchtreinigung durch vorsichtiges Abkehren oder Absaugen entfernen.
  • Partielle Verschmutzungen wie Fingerabdrücke oder Schmutzfahnen im Bereich von Lüftungsauslässen können mit Hilfe eines festen feuchten Schwammes mit handelsüblichem Haushaltsreiniger oder Mikropor-Clean (zu beziehen in Pulverform über Lahnau Akustik GmbH) in den jeweils empfohlenen Anwendungskonzentrationen entfernt werden.
  • Die gereinigte Fläche mit klarem Wasser vorsichtig nachwaschen und anschließend mit einem saugfähigen Tuch oder Papier (Küchenrolle) trocken tupfen.
  • Es wird empfohlen, vor jeder Reinigung eine Reinigungsprobe an einer unauffälligen Stelle durchzuführen.

Die fachgerechte Renovierung darf nur mit Wilhelmi-Akustik-Farbe WAF-R 86 (Sonderfarben WAF-R 87) durchgeführt werden.

  • Verbrauch bei Renovierung: ca. 400 - 700 g/m² je nach Verschmutzungsintensität
  • Die Raumtemperatur darf während der Beschichtung nicht unter 12° C, die rel. Luftfeuchte nicht über 70 % liegen.
  • Nach der Beschichtung ist umgehend für eine ausreichende Belüftung / Entfeuchtung der Räume zu sorgen.
2. Renovierung

Sollten nach mehreren Jahren der üblichen Nutzung starke Verschmutzungen aufgetreten sein, die sich nicht mehr vollständig reinigen lassen, so kann die Akustikdecke durch eine Renovierungsspritzung wieder in einen nahezu neuwertigen Zustand gebracht werden.

Bei fachgerechter Ausführung nach Hersteller-Vorschrift wird die akustische Absorptionsfähigkeit der Wand- oder Deckenfläche nicht beeinträchtigt. Die Renovierung kann bei Bedarf mehrfach wiederholt werden.

Die Oberflächen dürfen keinesfalls mit Dispersionsfarben gestrichen oder überrollt werden, da ansonsten die schallabsorbierenden Eigenschaften verloren gehen.

Eine fachgerechte Renovierungsbeschichtung unter Beibehaltung der akustischen Eigenschaften ist nur durch Spritzauftrag unter Verwendung der entsprechenden Beschichtungsgeräte möglich, z. B.

Firma Strobl
Hermann-Volz-Straße 50
D-88400 Biberach/Riß

Tel. 07351/4400-0
Fax 07351/4400-60

  • Schulen & Kindergärten
  • Theater & Konzerthallen
  • Wandverkleidung
  • Banken & Versicherungen
  • Privatbauten
  • Krankenhäuser
  • Büro & Verwaltung



Qualitätsmanagement

Durch die Einbeziehung aller Mitarbeiter und einer Optimierung der Unternehmensabläufe über Abteilungsgrenzen hinaus, kann mit Hilfe des Qualitätsmanagements eine kontinuierliche Verbesserung erzielt werden. Die Erfüllung der Kundenanforderungen steht dabei im Mittelpunkt. Intergrietes Managementsystem für Qualität, Umwelt und Arbeitsschutz nach EcoStep.

Umweltmanagement

Als Hersteller umweltverträglicher Produkte auf Basis der Rohstoffe Glas und Metall fühlt sich die Lahnau Akustik GmbH unserer Umwelt besonders verpflichtet. Wir wollen einen Beitrag zum Ausgleich von Ökonomie und Ökologie leisten, mit dem Ziel des schonenden Umgangs mit Ressourcen und einer nachhaltigen Entwicklung.

Die ökologischen Vorteile von Akustikplatten aus Recyclingglas:
  • 100% Recyclingglas
  • Nachhaltigkeit
  • Schonung natürlicher Ressourcen
  • Vielfach ökologisch ausgezeichnet
  • Optimierung Ihres LEED-Ratings
  • „Eingebaute” Wohngesundheit
  • CO2-Reduzierung
  • Optimierte Wärmedämmung
Wir haben für Sie eingeführt:

Intergrietes Managementsystem für Qualität, Umwelt und Arbeitsschutz. Durch eine Begutachtung, dokumentiert in einem Bericht, wurde der Nachweis erbracht, dass Managementsystem die Forderungen von Eco-Step und somit die Kernforderungen der folgenden Normen erfüllt:
ISO 9001:2000
ISO 14001:2004
ILO-Leitfaden für den Arbeitsschutz (Stand 2001)

Downloads

Akustikgutachten
    Mikropor M Deckensegel - 400 mm Hohlraum - äquivalenter Absorptionswert pro Element | PDF | 439.28 KB
    Mikropor M Deckensegel - 200 mm Hohlraum - äquivalenter Absorptionswert pro Element | PDF | 454.98 KB
    Mikropor M Deckensegel - 400 mm Hohlraum - Alpha s | PDF | 495.41 KB
    Mikropor M Deckensegel - 200 mm Hohlraum - Alpha s | PDF | 498.00 KB
    Mikropor M - ohne Bedämpfung | PDF | 45.36 KB
    Mikropor M - mit Bedämpfung | PDF | 45.15 KB
    Imagio M - ohne Bedämpfung | PDF | 45.59 KB
    Mikropor M Patina - ohne Bedämpfung | PDF | 44.98 KB
    Imagio M - mit Bedämpfung | PDF | 45.42 KB
Brandschutzgutachten
    Mikropor M - Übereinstimmungszertifikat | PDF | 419.46 KB
    Mikropor M - Allgemeine bauaufsichtliche Zulassung | PDF | 8.11 MB
Produktdatenblätter
    Produktdatenblatt Imagio M Design | PDF | 48.78 KB
    Produktdatenblatt Mikropor 20 | PDF | 32.13 KB
    Produktdatenblatt Mikropor M Patina | PDF | 31.54 KB
