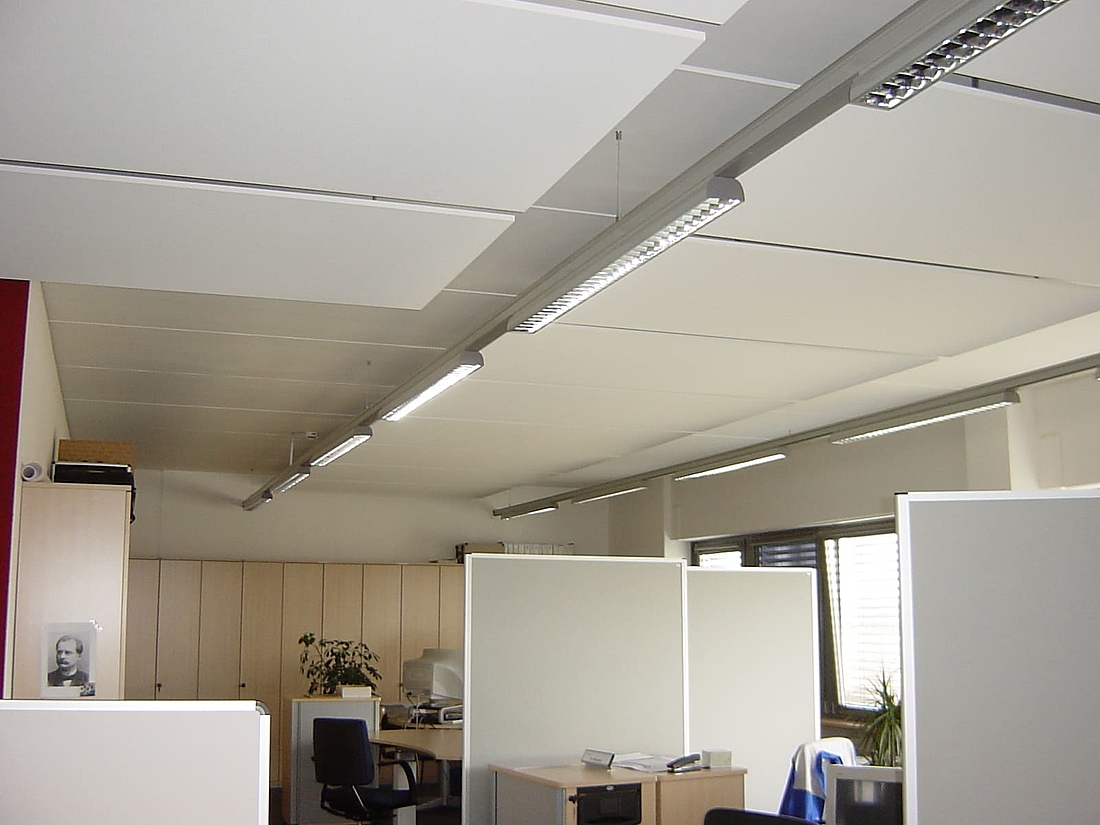

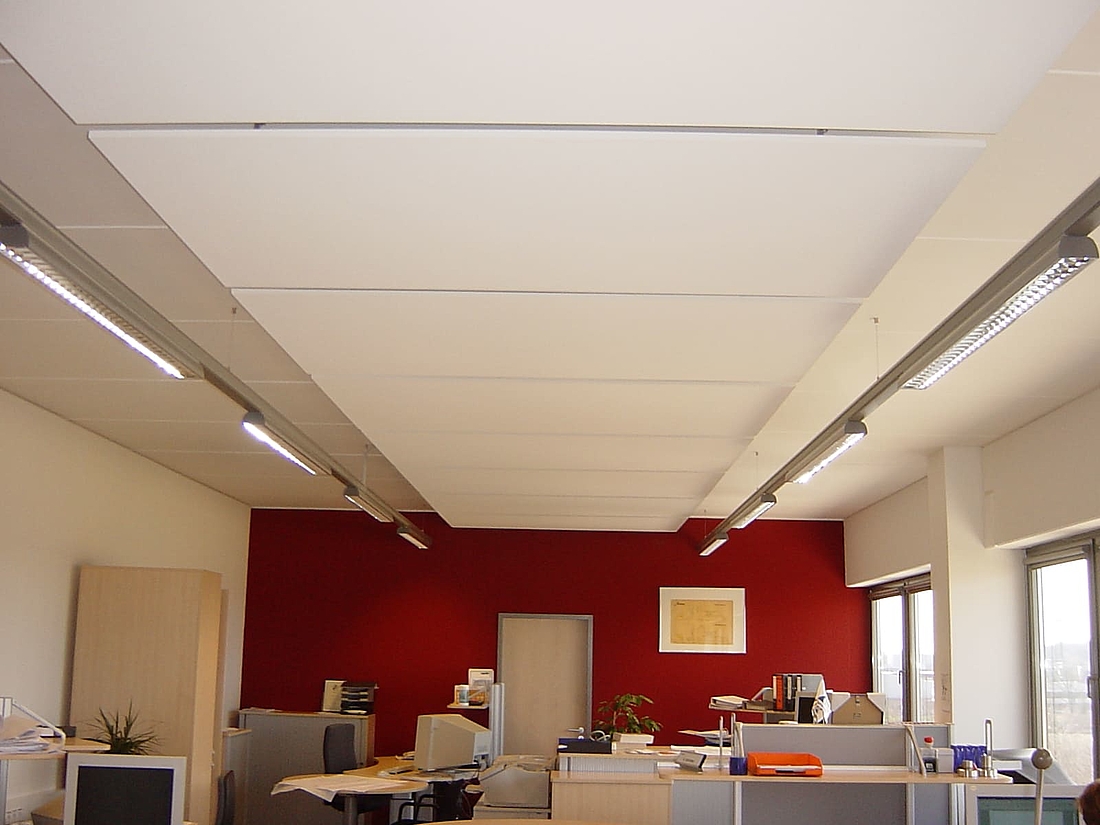

AKUSTISCHE TEILFLÄCHEN AUS GLAS

Teilflächen der Firma Lahnau Akustik GmbH sind echte Multitalente. Sie können Schall absorbieren oder reflektieren, Frischluft zuführen oder Wärme ableiten. (Sonderausführung) Unsere Teilflächen betragen in Standardabmessungen max. 2500 x 1250 mm. Sie können für die Integration unterschiedlicher Beleuchtungsvarianten gefertigt werden. Zusätzlich besteht die Möglichkeit einer Ausführung als fugenlose Akustikteilfläche. Mit den vielen Optionen ist den Architekten die Freiheit der Variationen gegeben.

Jetzt anfragen



Vorteile

  • Ideal zum Nachrüsten
  • Einfache Montage mit filigraner Abhängung
  • Hohe Lichtreflexion
  • Individuell positionierbar
Material:

Geblähtes Glas-Recyclinggranulat gebunden mit anorganischen Bindemitteln und im Plattenkörper integrierten Aussteifungsprofilen aus verzinktem Stahlblech.

Oberfläche:

Akustikmembrane mit matter, glatter und richtungsloser Oberfläche, wahlweise schallabsorbierend (G) oder schallreflektierend (GT)

Oberflächenfarbe (Sichtseite):

Weiß, (Lichtreflexionsgrad > 90%) Auf Wunsch in Sonderfarben nach Handmuster Imagio G Design in verschiedenen Farben und Strukturen auf Anfrage.

Pflege/Renovierung:

Partielle Verschmutzungen können feucht mit synthetischem Schwamm oder Bürste gereinigt werden. Absaugen – Staubsauger mit Bürstenaufsatz Renovierbar – mit Wilhelmi Akustik-Farbe (WAF-R) im Spritzverfahren, ohne Verlust der Schallabsorptionseigenschaften.

Rückseite:

Akustikmembrane (ohne Farbbeschichtung) Kantenausführung: Allseits beschichtet mit Kantenband im Oberflächenfarbton

Plattendicke:

Ca. 18 mm

Abmessung:

2500 x 1250 mm, kleinere Abmessungen auf Anfrage möglich

Baustoffklasse:

A2 nicht brennbar nach DIN 4102

Flächengewicht:

Ca. 10 kg/m2

Luftfeuchte:

Dauerhaft hohe Luftfeuchten (>70%) haben Einwirkung auf die Formstabilität der Platten.

Gesamtgewicht:

Ca. 35 kg

Abhängung:

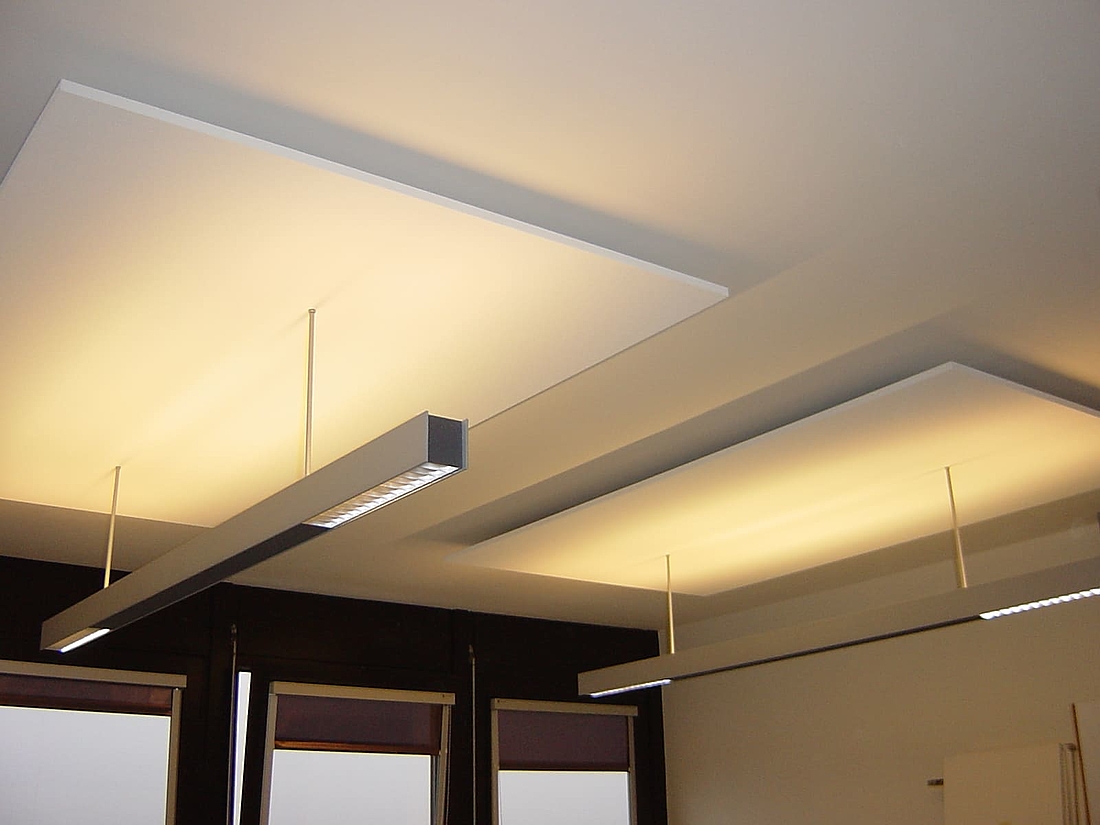

  • Mit Seilabhängung filigrane Seilabhängung, Seillänge ca. 2000 mm, größere Längen auf Anfrage lieferbar
  • Mit Kantprofilen bei niedrigen Abhängehöhen, mit Kantprofilen auf der Plattenrückseite und an der Massivdecke
Montage:
  • Mit Seilabhängung mitgelieferte Traversen bauseits auf der Plattenrückseite montieren. An den Traversen sind die Unterteile der Seilabhänger zu montieren. An der Massivdecke sind die Oberteile der Seilabhänger mit den Seilen zu befestigen. Seile in die Unterteile der Seilabhänger einführen und in der Höhe justieren. Die Seilabhänger lassen sich leicht stufenlos justieren
  • Mit Kantprofilen 3 Stück Kantprofile als Traversen auf der Plattenrückseite parallel zur Plattenquerseite montiert und 3 Stück Kantprofile als Auflagerprofile an der Massivdecke befestigt. Die Traversen legen sich auf die an der Massivdecke montierten Auflagerprofile auf.
Beleuchtung:

Integration und Adaption von Leuchten möglich Systemlösungen auf Anfrage

Mit den Produkten der Firma Lahnau Akustik haben Sie eine Vielzahl von Gestaltungsmöglichkeiten. Wir bieten Ihnen eine große Auswahl an Sonderfarben und Oberflächen. Gerne stehen wir Ihnen für eine Beratung zur Verfügung.

Oberfläche:

Akustikmembrane mit matter, glatter und richtungsloser Oberfläche, wahlweise schallabsorbierend (G) oder schallreflektierend (GT)

Oberflächenfarbe (Sichtseite):

Auf Wunsch in Sonderfarben nach Handmuster; wahlweise mit antistatischer, wasserabweisender Spezial-Beschichtung

Mikropor® G

Richtungslose, feinporige Strukturfarbbeschichtung Lichtreflexionsgrad (weiß) > 90% (diff.: 0,9)

Mikropor® GT

Ausführung wie Mikropor G, jedoch schallreflektierend.

ImagIo® G Patina

Richtungslose, matte, glatte Oberflächenfarbbeschichtung

(Abbildungen von Oberflächen können in Farbe und Struktur vom Original leicht abweichen) Hinweis: Mikropor® M Imagio Design Oberflächen siehe Akustik aus geblähten Glasgranulat.

Schallabsorptionskurve SOLITÄR® MIKROPOR G CANOPY GERADE

In enger Kooperation mit Wissenschaftlern, Bauherren, Architekten und Verarbeitern entwickeln wir akustisch wirksame Baustoffe, die mit hochwertigen Materialien eine optimale Sprachverständlichkeit in unserer gebauten Umwelt herstellen. Die Gestaltungsmöglichkeiten sind dabei in Bezug auf Material, Oberfläche, Farbe und Form so vielfältig, dass die Anforderungen an den Menschen und eine umweltgerechte Architektur auf der Basis der neuesten wissenschaftlichen Erkenntnisse effizient miteinander verbunden werden.

Akustikprüfungen in verschiedenen Varianten stehen Ihnen im Downloadarchiv und unter dem Punkt Downloads zur Verfügung.

Abhängung
  • Mit Seilabhängung filigrane Seilabhängung, Seillänge ca. 2.000 mm, größere Längen auf Anfrage lieferbar
  • Mit Kantprofilen bei niedrigen Abhängehöhen, mit Kantprofilen auf der Plattenrückseite und an der Massivdecke
Montage
  • Mit Seilabhängung mitgelieferte Traversen bauseits auf der Plattenrückseite montieren. An den Traversen sind die Unterteile der Seilabhänger zu montieren. An der Massivdecke sind die Oberteile der Seilabhänger mit den Seilen zu befestigen. Seile in die Unterteile der Seilabhänger einführen und in der Höhe justieren. Die Seilabhänger lassen sich leicht stufenlos justieren
  • Mit Kantprofilen 3 Stück Kantprofile als Traversen auf der Plattenrückseite parallel zur Plattenquerseite montiert und 3 Stück Kantprofile als Auflagerprofile an der Massivdecke befestigt. Die Traversen legen sich auf die an der Massivdecke montierten Auflagerprofile auf.



1. Reinigung
  • Oberflächenstaub vor der Feuchtreinigung durch vorsichtiges Abkehren oder Absaugen entfernen.
  • Partielle Verschmutzungen wie Fingerabdrücke oder Schmutzfahnen im Bereich von Lüftungsauslässen können mit Hilfe eines festen feuchten Schwammes mit handelsüblichem Haushaltsreiniger oder Mikropor-Clean (zu beziehen in Pulverform über Lahnau Akustik GmbH) in den jeweils empfohlenen Anwendungskonzentrationen entfernt werden.
  • Die gereinigte Fläche mit klarem Wasser vorsichtig nachwaschen und anschließend mit einem saugfähigen Tuch oder Papier (Küchenrolle) trocken tupfen.
  • Es wird empfohlen, vor jeder Reinigung eine Reinigungsprobe an einer unauffälligen Stelle durchzuführen.

Die fachgerechte Renovierung darf nur mit Wilhelmi-Akustik-Farbe WAF-R 86 (Sonderfarben WAF-R 87) durchgeführt werden.

  • Verbrauch bei Renovierung: ca. 400 - 700 g/m² je nach Verschmutzungsintensität
  • Die Raumtemperatur darf während der Beschichtung nicht unter 12° C, die rel. Luftfeuchte nicht über 70 % liegen.
  • Nach der Beschichtung ist umgehend für eine ausreichende Belüftung / Entfeuchtung der Räume zu sorgen.
2.1 Renovierung

Sollten nach mehreren Jahren der üblichen Nutzung starke Verschmutzungen aufgetreten sein, die sich nicht mehr vollständig reinigen lassen, so kann die Akustikdecke durch eine Renovierungsspritzung wieder in einen nahezu neuwertigen Zustand gebracht werden.

Bei fachgerechter Ausführung nach Hersteller-Vorschrift wird die akustische Absorptionsfähigkeit der Wand- oder Deckenfläche nicht beeinträchtigt. Die Renovierung kann bei Bedarf mehrfach wiederholt werden.

Die Oberflächen dürfen keinesfalls mit Dispersionsfarben gestrichen oder überrollt werden, da ansonsten die schallabsorbierenden Eigenschaften verloren gehen.

Eine fachgerechte Renovierungsbeschichtung unter Beibehaltung der akustischen Eigenschaften ist nur durch Spritzauftrag unter Verwendung der entsprechenden Beschichtungsgeräte möglich, z. B.

Firma Strobl
Hermann-Volz-Straße 50
D-88400 Biberach/Riß

Tel. 07351/4400-0
Fax 07351/4400-60

  • Schulen & Kindergärten
  • Theater & Konzerthallen
  • Banken & Versicherungen
  • Büro & Verwaltung
  • Privatbauten
  • Gaststätten & Restaurants
Qualitätsmanagement

Durch die Einbeziehung aller Mitarbeiter und einer Optimierung der Unternehmensabläufe über Abteilungsgrenzen hinaus, kann mit Hilfe des Qualitätsmanagements eine kontinuierliche Verbesserung erzielt werden. Die Erfüllung der Kundenanforderungen steht dabei im Mittelpunkt. Intergrietes Managementsystem für Qualität, Umwelt und Arbeitsschutz nach EcoStep.

Umweltmanagement

Als Hersteller umweltverträglicher Produkte auf Basis der Rohstoffe Glas und Metall fühlt sich die Lahnau Akustik GmbH unserer Umwelt besonders verpflichtet. Wir wollen einen Beitrag zum Ausgleich von Ökonomie und Ökologie leisten, mit dem Ziel des schonenden Umgangs mit Ressourcen und einer nachhaltigen Entwicklung.

Die ökologischen Vorteile von Akustikplatten aus Recyclingglas:
  • 100% Recyclingglas
  • Nachhaltigkeit
  • Schonung natürlicher Ressourcen
  • Vielfach ökologisch ausgezeichnet
  • Optimierung Ihres LEED-Ratings
  • „Eingebaute” Wohngesundheit
  • CO2-Reduzierung
  • Optimierte Wärmedämmung
Wir haben für Sie eingeführt:

Intergrietes Managementsystem für Qualität, Umwelt und Arbeitsschutz. Durch eine Begutachtung, dokumentiert in einem Bericht, wurde der Nachweis erbracht, dass Managementsystem die Forderungen von Eco-Step und somit die Kernforderungen der folgenden Normen erfüllt:
ISO 9001:2000
ISO 14001:2004
ILO-Leitfaden für den Arbeitsschutz (Stand 2001)

Material:

Geblähtes Glas-Recyclinggranulat gebunden mit anorganischen Bindemitteln und im Plattenkörper integrierten Aussteifungsprofilen aus verzinktem Stahlblech.

Oberfläche:

Akustikmembrane mit matter, glatter und richtungsloser Oberfläche, wahlweise schallabsorbierend (G) oder schallreflektierend (GT)

Oberflächenfarbe (Sichtseite):

Weiß, (Lichtreflexionsgrad > 90%) Auf Wunsch in Sonderfarben nach Handmuster Imagio G Design in verschiedenen Farben und Strukturen auf Anfrage.

Pflege/Renovierung:

Partielle Verschmutzungen können feucht mit synthetischem Schwamm oder Bürste gereinigt werden. Absaugen – Staubsauger mit Bürstenaufsatz Renovierbar – mit Wilhelmi Akustik-Farbe (WAF-R) im Spritzverfahren, ohne Verlust der Schallabsorptionseigenschaften.

Rückseite:

Akustikmembrane (ohne Farbbeschichtung) Kantenausführung: Allseits beschichtet mit Kantenband im Oberflächenfarbton

Plattendicke:

Ca. 18 mm

Abmessung:

2500 x 1250 mm, kleinere Abmessungen auf Anfrage möglich

Baustoffklasse:

A2 nicht brennbar nach DIN 4102

Flächengewicht:

Ca. 10 kg/m2

Luftfeuchte:

Dauerhaft hohe Luftfeuchten (>70%) haben Einwirkung auf die Formstabilität der Platten.

Gesamtgewicht:

Ca. 35 kg

Abhängung:
  • Mit Seilabhängung filigrane Seilabhängung, Seillänge ca. 2000 mm, größere Längen auf Anfrage lieferbar
  • Mit Kantprofilen bei niedrigen Abhängehöhen, mit Kantprofilen auf der Plattenrückseite und an der Massivdecke
Montage:
  • Mit Seilabhängung mitgelieferte Traversen bauseits auf der Plattenrückseite montieren. An den Traversen sind die Unterteile der Seilabhänger zu montieren. An der Massivdecke sind die Oberteile der Seilabhänger mit den Seilen zu befestigen. Seile in die Unterteile der Seilabhänger einführen und in der Höhe justieren. Die Seilabhänger lassen sich leicht stufenlos justieren
  • Mit Kantprofilen 3 Stück Kantprofile als Traversen auf der Plattenrückseite parallel zur Plattenquerseite montiert und 3 Stück Kantprofile als Auflagerprofile an der Massivdecke befestigt. Die Traversen legen sich auf die an der Massivdecke montierten Auflagerprofile auf.
Beleuchtung:

Integration und Adaption von Leuchten möglich Systemlösungen auf Anfrage

Mit den Produkten der Firma Lahnau Akustik haben Sie eine Vielzahl von Gestaltungsmöglichkeiten. Wir bieten Ihnen eine große Auswahl an Sonderfarben und Oberflächen. Gerne stehen wir Ihnen für eine Beratung zur Verfügung.

Oberfläche:

Akustikmembrane mit matter, glatter und richtungsloser Oberfläche, wahlweise schallabsorbierend (G) oder schallreflektierend (GT)

Oberflächenfarbe (Sichtseite):

Auf Wunsch in Sonderfarben nach Handmuster; wahlweise mit antistatischer, wasserabweisender Spezial-Beschichtung

Mikropor® G

Richtungslose, feinporige Strukturfarbbeschichtung Lichtreflexionsgrad (weiß) > 90% (diff.: 0,9)

Mikropor® GT

Ausführung wie Mikropor G, jedoch schallreflektierend.

ImagIo® G Patina

Richtungslose, matte, glatte Oberflächenfarbbeschichtung

(Abbildungen von Oberflächen können in Farbe und Struktur vom Original leicht abweichen) Hinweis: Mikropor® M Imagio Design Oberflächen siehe Akustik aus geblähten Glasgranulat.

Schallabsorptionskurve SOLITÄR® MIKROPOR G CANOPY GERADE

In enger Kooperation mit Wissenschaftlern, Bauherren, Architekten und Verarbeitern entwickeln wir akustisch wirksame Baustoffe, die mit hochwertigen Materialien eine optimale Sprachverständlichkeit in unserer gebauten Umwelt herstellen. Die Gestaltungsmöglichkeiten sind dabei in Bezug auf Material, Oberfläche, Farbe und Form so vielfältig, dass die Anforderungen an den Menschen und eine umweltgerechte Architektur auf der Basis der neuesten wissenschaftlichen Erkenntnisse effizient miteinander verbunden werden.Akustikprüfungen in verschiedenen Varianten stehen Ihnen im Downloadarchiv und unter dem Punkt Downloads zur Verfügung.

Abhängung
  • Mit Seilabhängung filigrane Seilabhängung, Seillänge ca. 2.000 mm, größere Längen auf Anfrage lieferbar
  • Mit Kantprofilen bei niedrigen Abhängehöhen, mit Kantprofilen auf der Plattenrückseite und an der Massivdecke
Montage
  • Mit Seilabhängung mitgelieferte Traversen bauseits auf der Plattenrückseite montieren. An den Traversen sind die Unterteile der Seilabhänger zu montieren. An der Massivdecke sind die Oberteile der Seilabhänger mit den Seilen zu befestigen. Seile in die Unterteile der Seilabhänger einführen und in der Höhe justieren. Die Seilabhänger lassen sich leicht stufenlos justieren
  • Mit Kantprofilen 3 Stück Kantprofile als Traversen auf der Plattenrückseite parallel zur Plattenquerseite montiert und 3 Stück Kantprofile als Auflagerprofile an der Massivdecke befestigt. Die Traversen legen sich auf die an der Massivdecke montierten Auflagerprofile auf.
1. Reinigung
  • Oberflächenstaub vor der Feuchtreinigung durch vorsichtiges Abkehren oder Absaugen entfernen.
  • Partielle Verschmutzungen wie Fingerabdrücke oder Schmutzfahnen im Bereich von Lüftungsauslässen können mit Hilfe eines festen feuchten Schwammes mit handelsüblichem Haushaltsreiniger oder Mikropor-Clean (zu beziehen in Pulverform über Lahnau Akustik GmbH) in den jeweils empfohlenen Anwendungskonzentrationen entfernt werden.
  • Die gereinigte Fläche mit klarem Wasser vorsichtig nachwaschen und anschließend mit einem saugfähigen Tuch oder Papier (Küchenrolle) trocken tupfen.
  • Es wird empfohlen, vor jeder Reinigung eine Reinigungsprobe an einer unauffälligen Stelle durchzuführen.

Die fachgerechte Renovierung darf nur mit Wilhelmi-Akustik-Farbe WAF-R 86 (Sonderfarben WAF-R 87) durchgeführt werden.

  • Verbrauch bei Renovierung: ca. 400 - 700 g/m² je nach Verschmutzungsintensität
  • Die Raumtemperatur darf während der Beschichtung nicht unter 12° C, die rel. Luftfeuchte nicht über 70 % liegen.
  • Nach der Beschichtung ist umgehend für eine ausreichende Belüftung / Entfeuchtung der Räume zu sorgen.
2.1 Renovierung

Sollten nach mehreren Jahren der üblichen Nutzung starke Verschmutzungen aufgetreten sein, die sich nicht mehr vollständig reinigen lassen, so kann die Akustikdecke durch eine Renovierungsspritzung wieder in einen nahezu neuwertigen Zustand gebracht werden.

Bei fachgerechter Ausführung nach Hersteller-Vorschrift wird die akustische Absorptionsfähigkeit der Wand- oder Deckenfläche nicht beeinträchtigt. Die Renovierung kann bei Bedarf mehrfach wiederholt werden.

Die Oberflächen dürfen keinesfalls mit Dispersionsfarben gestrichen oder überrollt werden, da ansonsten die schallabsorbierenden Eigenschaften verloren gehen.

Eine fachgerechte Renovierungsbeschichtung unter Beibehaltung der akustischen Eigenschaften ist nur durch Spritzauftrag unter Verwendung der entsprechenden Beschichtungsgeräte möglich, z. B.

Firma Strobl
Hermann-Volz-Straße 50
D-88400 Biberach/Riß

Tel. 07351/4400-0
Fax 07351/4400-60

  • Schulen & Kindergärten
  • Theater & Konzerthallen
  • Banken & Versicherungen
  • Büro & Verwaltung
  • Privatbauten
  • Gaststätten & Restaurants
Qualitätsmanagement

Durch die Einbeziehung aller Mitarbeiter und einer Optimierung der Unternehmensabläufe über Abteilungsgrenzen hinaus, kann mit Hilfe des Qualitätsmanagements eine kontinuierliche Verbesserung erzielt werden. Die Erfüllung der Kundenanforderungen steht dabei im Mittelpunkt. Intergrietes Managementsystem für Qualität, Umwelt und Arbeitsschutz nach EcoStep.

Umweltmanagement

Als Hersteller umweltverträglicherProdukte auf Basis der Rohstoffe Glas und Metall, fühlt sich die Lahnau Akustik GmbH unserer Umwelt besonders verpflichtet. Wir wollen einen Beitrag zum Ausgleich von Ökonomie und Ökologie leisten mit dem Ziel des schonenden Umgangs mit Menschen und der Natur und einer nachhaltigen Entwicklung.

Die ökologischen Vorteile von Akustikplatten aus Recyclingglas:
  • 100% Recyclingglas
  • Nachhaltigkeit
  • Schonung natürlicher Ressourcen
  • Vielfach ökologisch ausgezeichnet
  • Optimierung Ihres LEED-Ratings
  • „Eingebaute” Wohngesundheit
  • CO2-Reduzierung
  • Optimierte Wärmedämmung

Wir haben für Sie eingeführt:

Intergrietes Managementsystem für Qualität, Umwelt und Arbeitsschutz. Durch eine Begutachtung, dokumentiert in einem Bericht, wurde der Nachweis erbracht, dass Managementsystem die Forderungen von und somit die Kernforderungen der folgenden Normen erfüllt:

  • ISO 9001:2000
  • ISO 14001:2004
  • ILO-Leitfaden für den Arbeitsschutz (Stand 2001)

Downloads

Akustikgutachten
    schallabsorptionsgrad_mikropor_solitaer.pdf | PDF | 105.09 KB
    Solitaer_MG_Abstand_Platten_300mm_Abhaengehoehe_400mm_AEquivalenter_Absoptionswert_pro_Element.pdf | PDF | 156.72 KB
    Solitaer_MG_Abstand_Platten_300mm_Abhaengehoehe_400mm_Alpha_S_bezogen_auf_Sichtseite.pdf | PDF | 165.59 KB
